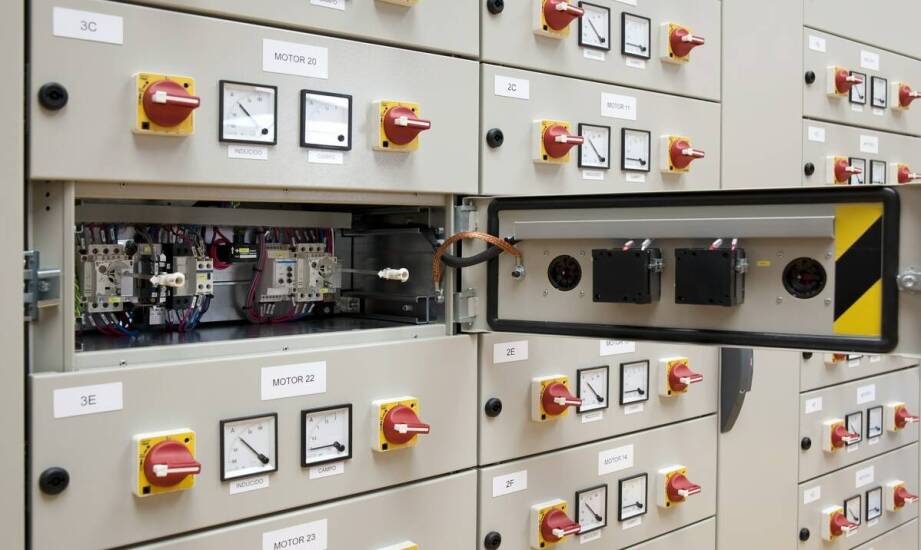

Stały wskaźnik obecności napięcia w rozdzielni SN — jakie parametry sprawdzić przed montażem

W rozdzielniach średniego napięcia (SN) rutynowe prace konserwacyjne niosą ze sobą ryzyko porażenia, zwłaszcza gdy obsługa zmuszona jest otworzyć drzwi przedziału bez pewności co do stanu układu. Stały wskaźnik obecności napięcia rozwiązuje ten problem, pozwalając na szybką weryfikację sytuacji bez ingerencji w fizyczną obudowę. Urządzenie to stale monitoruje szyny lub pola kablowe i informuje o potencjalnym zagrożeniu za pomocą wyraźnych sygnałów świetlnych. Należy jednak wyraźnie oddzielić tę funkcję od zadań, jakie spełnia ręczny próbnik. Przenośny tester służy wyłącznie do jednorazowej, ostatecznej kontroli bezpośrednio przed nałożeniem uziemiaczy. Wymaga on fizycznego dostępu do elementów wiodących prąd, co zawsze wiąże się ze zwiększoną ekspozycją na pole elektryczne. Stały układ sygnalizacji działa natomiast w tle. Informuje o stanie na bieżąco, wykorzystując zintegrowane systemy pojemnościowe. Mieszanie tych dwóch ról prowadzi do niebezpiecznych nawyków. Ciągły monitoring widoczny przez wzierniki w drzwiach rozdzielnicy buduje świadomość sytuacyjną, ale nie zdejmuje z instalatora obowiązku upewnienia się o braku napięcia za pomocą atestowanego wskaźnika przenośnego tuż przed rozpoczęciem fizycznych prac. Taki podział ról wynika bezpośrednio z dobrych praktyk inżynierskich oraz wymagań normy PN-EN 62271-206.

Kluczowe parametry techniczne w układach średniego napięcia

Wybór odpowiedniego urządzenia wymaga dopasowania jego specyfikacji do warunków panujących w konkretnym obiekcie elektroenergetycznym. Podstawowym kryterium pozostaje zakres pracy napięciowej dostosowany do charakterystyki sieci, który w typowych rozdzielniach SN wynosi od 3 kV do 36 kV przy częstotliwości 50 Hz. Sygnał pomiarowy pobierany jest najczęściej z izolatorów reaktancyjnych z dzielnikiem pojemnościowym, gdzie prądy wyjściowe oscylują w granicach 20–500 µA. Sam sposób sygnalizacji opiera się zazwyczaj na wyraźnych diodach LED. Układy wizualne mogą emitować światło ciągłe lub migające, co ułatwia dostrzeżenie ostrzeżenia nawet w słabo oświetlonych stacjach transformatorowych.

Rozszerzone wersje urządzeń posiadają wbudowane styki pomocnicze, które integrują się z blokadami elektromagnetycznymi uziemnika. Jeśli napięcie występuje na szynach, styki pomocnicze uniemożliwiają fizyczne zamknięcie obwodu uziemiającego, chroniąc sprzęt przed katastrofalnym w skutkach zwarciem. Ważnym aspektem pozostają również warunki środowiskowe panujące w obiekcie. Chociaż większość rozdzielnic pracuje w przestrzeniach zamkniętych, urządzenia monitorujące muszą posiadać stopień ochrony na poziomie minimum IP54, chroniący przed wnikaniem pyłu i wilgoci. Standardowa tolerancja termiczna obejmuje zakres od -25°C do +55°C, przy dopuszczalnej wilgotności względnej sięgającej nawet 95%. Urządzenia oparte na technologii LRM pozwalają na pewną modyfikację czułości, co ułatwia ich kalibrację do specyfiki konkretnych izolatorów różnych producentów.

Montaż elementów sygnalizacyjnych i kompatybilność z osprzętem

Prawidłowe umiejscowienie aparatury pomiarowej warunkuje jej niezawodność i czytelność dla personelu obsługującego stację. Montaż komponentów sterujących przeprowadza się zazwyczaj na znormalizowanej szynie DIN TH35 w niskonapięciowym przedziale rozdzielnicy albo bezpośrednio na elewacji pola. W polach liniowych i transformatorowych moduły sygnalizacyjne instaluje się niezależnie dla każdej fazy, co daje pełny obraz asymetrii lub zaniku napięcia w pojedynczym torze prądowym. Elementy te posiadają również wyprowadzone zaciski służące do bezpiecznego podłączenia uzgadniaczy faz, niezbędnych podczas łączenia dwóch różnych obwodów zasilających.

Istotną kwestią pozostaje kompatybilność całego układu z pozostałym wyposażeniem przedziału kablowego. Właściwie dobrany sygnalizator napięcia współpracuje z izolatorami wsporczymi i przepustowymi bez ingerencji w główny układ izolacyjny. W praktyce oznacza to pełną zgodność z nowoczesnymi technologiami łączeniowymi. Wybierając osprzęt elektroenergetyczny, instalatorzy często sięgają po sprawdzone rozwiązania branżowe. Przykładem dostawcy zaopatrującego wykonawców jest FHU Minma, w której asortymencie znajdują się mufy kablowe termokurczliwe i głowice SN do 36 kV. Komponenty te pracują w jednym środowisku z układami monitoringu pojemnościowego, tworząc spójny i bezpieczny punkt węzłowy sieci dystrybucyjnej. Całość układu, aby dopuścić ją do eksploatacji, musi ściśle spełniać wymogi normy PN-EN 62271-206, gwarantując stabilność odczytów niezależnie od ewentualnych zakłóceń elektromagnetycznych wewnątrz celi.

Decyzja o skomplikowaniu układu monitorującego zależy bezpośrednio od charakteru i skali obiektu. W niewielkich, wtórnych rozdzielniach dystrybucyjnych w zupełności sprawdzają się proste moduły neonowe bez dodatkowych wyjść przekaźnikowych. Zapewniają one podstawową orientację w stanie sieci i nie wymagają zaawansowanego okablowania. Sytuacja zmienia się w głównych punktach zasilających i dużych układach pierwotnych. Tam wymagana jest integracja sygnalizacji z systemami nadrzędnymi i blokadami polowymi, co narzuca stosowanie urządzeń z dodatkowymi stykami oraz wyższą odpornością na trudne warunki środowiskowe. Dopasowanie technologii do faktycznych wymagań rozdzielnicy eliminuje ryzyko fałszywych odczytów i zapobiega potencjalnym awariom systemu ostrzegawczego, stanowiącego pierwszą linię ochrony dla ekip serwisowych.
